"مشروع نيوشاتيل" - دليل لساعة بيتا 21، أول ساعات كوارتز سويسرية

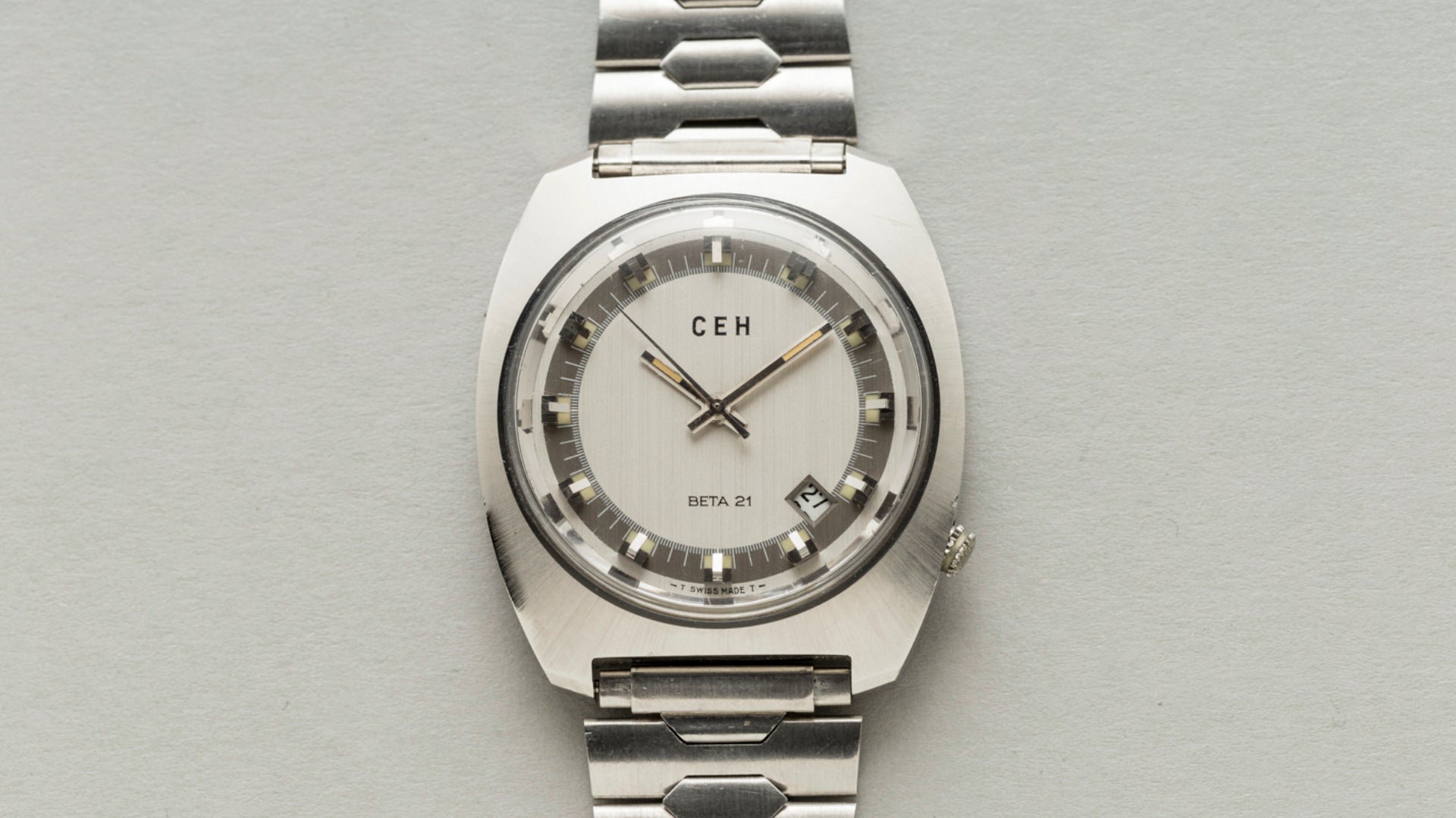

ساعة لونجين لونجين بيتا 21 العتيقة النادرة والمهمة تاريخياً لسويسرا CEH

الكوارتز رخيصة وأساسية؟ كيف يمكن لساعة كوارتز في عام 1970 أن تكلّفك بسهولة نفس تكلفة أغلى قطعة زمنية فقط في كتالوج العلامة التجارية وغالباً ما تكون أكثر تكلفة من أغلى قطعة في كتالوج العلامة التجارية. علاوة على ذلك، نصت "جائزة مدينة جنيف" لعام 1970 في فئة صناعة الساعات صراحةً على "تصميم ساعة يد مزودة بحركة كوارتز إلكترونية". فماذا يخبرك ذلك إذن؟

17 يناير 2025

"مشروع نيوشاتيل" - دليل لساعة بيتا 21، أول ساعات كوارتز سويسرية

ماركوس سيمز المؤلف والمساهم في Goldammer
    ماركوس سيمز @Siemswatches
    جامع، ومؤلف، ومحلل بيانات




[أبرز الملامح] أول ساعات كوارتز سويسرية - بيتا 21
- تنتشر العديد من المفاهيم الخاطئة حول بيتا 21 وكوارتز: -
- يشيرالرقم "21" إلى عدد ماركات الساعات المشاركة (لا يشير إلى عدد ماركات الساعات المشاركة!) -
- صنعت شركة Seiko أول ساعة يد من الكوارتز (أكثر تعقيدًا!) -
- يوجد إصدار بيتا 21 واحد فقط من الإصدار التجريبي 21 ولا يوجد سوى 6,000 إصدار فقط (لا!) -
- الكوارتز تقنية رخيصة وقابلة للاستبدال وغير قابلة للتحصيل (أوه، ليست كذلك!) -



الكوارتز رخيصة وأساسية؟ كيف يمكن لساعة كوارتز في عام 1970 أن تكلّفك بسهولة نفس تكلفة أغلى قطعة زمنية فقط في كتالوج العلامة التجارية وغالباً ما تكون أكثر تكلفة من أغلى قطعة في كتالوج العلامة التجارية. علاوة على ذلك، نصت "جائزة مدينة جنيف" لعام 1970 في فئة صناعة الساعات صراحةً على "تصميم ساعة يد مزودة بحركة كوارتز إلكترونية" ([المصدر]). بماذا يخبرك ذلك؟



الفائز (على اليسار، تصميم هانز بويكه من شركة H. Stern do Brasil) وتنويه شرفي (على اليمين، كلود برونر من شركة Universal Geneva) بجائزة "جائزة مدينة جنيف" لعام 1970 في فئة صناعة الساعات. كان الكوارتز عصرياً أيها المتكبرون. الصورة بإذن من يوروبا ستار، 120، 1970.



إن كل هذه الساعات الرخيصة وغير المبتكرة والزائدة عن الحاجة التي نفكر فيها اليوم عندما يتم ذكر الكوارتز هي نتيجة ثورة تكنولوجية حدثت منذ أكثر من 50 عامًا. وهذه الفترة المبكرة من مطلع هذا العقد - من 1969 إلى 1970 - هي التي ستغير عالم الساعات في العديد من الجوانب... هذه هي قصة ساعات الكوارتز السويسرية الأولى.



1) بداية مركز الساعات الإلكتروني في عام 1962

يبدأ تاريخ الساعات الإلكترونية في الواقع في اليابان (على سبيل المثال[هنا]) والولايات المتحدة الأمريكية (على سبيل المثال [هنا]) خارج قلب صناعة الساعات الحديثة: سويسرا. ومع ذلك، مع تزايد التقدم في الساعات التي تعمل بالبطاريات وخوف العلامات التجارية السويسرية التقليدية على نقاط البيع الفريدة من نوعها في العالم، تأسست منظمة بحثية جديدة في عام 1962 - مركز الساعات الإلكترونية أو CEH باختصار. كان الأشخاص الذين يقفون وراء المعهد من شركة Ebauches SA (التي أصبحت فيما بعد ETA) والاتحاد السويسري لصناعة الساعات (FH،[المصدر]).



حركة شوكة الضبط الأصلية من بولوفا أكيوترون تونينج فورك لعام 1960 - قصة نجاح الساعات الإلكترونية في الستينيات. الصورة بإذن من ساعة غرايل ووتش & يوروبا ستار، 62، 1960.



وبالعودة إلى الوراء قليلاً، فقد هيمنت الابتكارات الإلكترونية وأشباه الموصلات في الستينيات، وليس فقط في الساعات، على معاهد الأبحاث اليابانية والأمريكية وما نتج عنها من براءات اختراع. وبالتالي، كان الهدف الرئيسي لـ CEH هو إيجاد طرق لتطوير براءات اختراع قابلة للاستخدام وفي نهاية المطاف ساعة يد "تعمل بالبطارية"... وهو مسعى لم يقابل بالضرورة بحماس من قبل العلامات التجارية السويسرية ([المصدر]).

كانت النماذج الأولية لحركة CEH الأولى قيد التنفيذ في عام 1964 - وهي ألفا و بيتا و"بيتا". كان مشروع بيتا 1 (أو CEH-1020) من عام 1965، كانت أول تحديث رئيسي وأول ساعة يد أول ساعة يد تعمل بالكوارتز على الإطلاق - في الواقع قبل 5 سنوات من أول ساعة سايكو*! وتم تسليمها إلى مرصد نوشاتيل في "مسابقة الكرونومتر الدولية" السنوية في أغسطس 1967 محققةً نجاحًا قياسيًا ([المصدر])**.



بيتا 1 أو CEH-1020 (على اليسار) والرجال المسؤولين عن تجميعهابيتا 1 المغلف أو CEH-1020 (على اليسار) والرجال المسؤولين عن تجميعه (على اليمين). من اليسار: شارل-أندريه دوبوا، فرانسوا نيكليس، جان هيرمان، ريتشارد شالاند، شارل فروسارد. الصور مقدمة من CSEM، الدكتور أرمين هـ. فراي، ج. هيرمان، ر. تشالاندس و ساعة يد كوارتز.



2) بيتا 21 بيتا 21

على عكس الاعتقاد الشائع، لم يتم تسمية بيتا 21 على اسم 21 علامة تجارية للساعات المشاركة في تصميمها. بل قد يكون من الأفضل أن تُنطق بيتا 2.1 ... ولكن لنبدأ من البداية. كانت " بيتا 1 " أول ساعة يد تستخدم بلورة كوارتز ترن 8,192 مرة في الثانية (هيرتز = هرتز) وباستخدام 14 مرحلة من خفض التردد إلى النصف وصولاً إلى 0.5 هرتز، وهو الإيقاع الميت المعروف جيداً من ساعات الكوارتز الحديثة. وعلى الرغم من روعة هذه الأعجوبة، إلا أنها تستنزف البطارية بسرعة كبيرة في أقل من عام واحد ([المصدر]).

كانت ساعة بيتا 2 بمثابة تجربة أخرى لتقنية الكوارتز وبدلاً من استخدام 14 مقسماً للتردد طبقوا 5 فقط مما جعل التردد يصل إلى 256 هرتز، وهذا في النطاق الذي يمكن استخدامه مع محركات الاهتزاز (على غرار شوكة بولوفا الرنانة) ويضيف سحر عقارب الثواني الكاسحة حقاً (قارن[هنا]).



بيتا 1967 بيتا 1 و2. ليس فقط حركتان مختلفتان ولكن أيضًا فريقان مختلفان، ورؤيتان مختلفتان، ونهجان متكاملان. وفي النهاية، أثبتت "بيتا 2" أنها أكثر ملاءمة. الصورة بإذن من إريك أ. فيتوز, IEEE، 2008.



في فبراير 1968، قررت إدارة شركة CEH إدخال المشروع في مرحلة الإنتاج.  على الرغم من أنه أقل دقة بقليل من Beta 1، إلا أن عمر البطارية المحسّن جعل الاتحاد يقرر بيتا 2 كأساس لحركة درجة الإنتاج لديهم - الإصدار التجريبي 2.1 ([المصدر]). يتميز Beta 2.1 أيضًا بوظائف التاريخ مع الضبط السريع ودمج دارة مقسم السائق مع 110 مكونات (انظر أيضًا [هنا] & [هنا]؛ براءة اختراع CH681067A4).

ثبت أن الإنتاج كان صعبًا وبالتالي تم تقسيمه إلى ثلاثة مواقع: أُنجزت الدائرة الكهربائية داخليًا بواسطة شركة CEH في نوشاتيل، وتولت شركة أوميغا محرك الاهتزاز، وصنعت شركة Ebauches SA بلورات الكوارتز والأجزاء الميكانيكية الأخرى. وأخيرًا، تم تجميع جميع الأجزاء بواسطة Ebauches Electronique SA (ESA/ETA) في مارين ([المصدر]).



الحركة (يسار) ونموذج أولي قديم من Ebauches SA مع علبة شفافة (يمين). الصور بإذن من يوروبا ستار، 117، 1970 (انظر أيضًا [هنا]); & بلس أولترا.



3) ساعات الإنتاج

لقد تحدّثنا حتى الآن عن الكونسورتيوم والمنظمة التي كانت وراء البحث والتطوير لعيار بيتا 21، ولكننا نعلم جميعاً أنه كان هناك حشد من العلامات التجارية المختلفة للساعات التي شاركت في تقديم الساعات المجمّعة بالكامل. وكان من ضمن هذا الكونسورتيوم "Communauté d'Intéreéts pour l'Industrialisation du Calibre Bêta" (مجتمع المصالح لتصنيع عيار بيتا) الذي كان يموّل بالضبط: الإنتاج على نطاق واسع لساعة بيتا 21 ([المصدر]).

واعتمادًا على كيفية العد، شاركت ما بين 19 إلى 27 شركة*** في إطلاق وتمويل بيتا 21 في أبريل 1970. واعتمادًا على استثمارها المالي، خُصّصت للعلامات التجارية نسبة مئوية معينة من حجم الإنتاج النهائي البالغ 6,000 حركة بيتا 21 (تم تسليم أول 1000 حركة في أوائل عام 1970،[المصدر]).



نظرة عامة على مراجع الإنتاج الأكثر شيوعًا التي تتميز بها بيتا 21نظرة عامة على مراجع الإنتاج الأكثر شيوعًا التي تضم بيتا 21****. الصور مقدمة من الساعات القديمة, قشر المحار, حجر الزاوية, مجموعة موناكو ليجند جروب, بلس أولترا, ساعات كاسو, ماثيو باين, كريستيز, & مراقبة الثورة.



أوميغا - الكتروكوارتز 196.005

أوميغا أوميغا عتيقة - إلكتروكوارتز 196.005

    العيار الداخلي: العيار. 1300
الإنتاج: 2,000 (حوالي 1,600 من الفولاذ، و400 من الذهب)
العلبة: سيرفا SA (السمة المميزة رقم 352)، "بوبيتر"، 37 مم
المواصفات: تاج اليد اليسرى (ا لحركة مقلوبة)
المصدر بلس أولترا



لونجين - كوارتز كرون 8444 - كوارتز كرون 8444

لونجين خمر لونجين - كوارتز كرون 8444

    العيار داخلياً: كاليفورنيا 6214
    الإنتاج: ???
    القضية: 42 ملم، فولاذ
    التفاصيل: التاج عند 4 (تدوير الحركة)
    المصدر: غرايليوم



رولكس - "تيكسانو" 5100

رولكس رولكس عتيقة - تيكسانو 5100

    العيار داخلياً: RE10
    الإنتاج: 250-320 (80-90% يوغوسلافيا 80-90%، 10-20% دبليو جي)
    القضية: سوار بومغارتنر (رقم 2)، 40 مم، سوار مارك 1 القابل للطي (غاي فرير)
    التفاصيل: الدفعة الأولى فقط مع الإصدار بيتا 21، بعد رقم ~ 300 مع الإصدار بيتا 22
    المصدر: بلس أولترا



باتيك فيليب - "سيركل دور" 3587

عتيق باتيك فيليب - سيركل دور 3587

    العيار داخلياً: بيتا 21
    الإنتاج: 400 (340 يوغرام، 60 واط)
    القضية: أتيليه ريونيس (رقم 28)، 41 مم
    التفاصيل: أساور الجبن السويسري المصنوعة في بفورتسهايم (ألمانيا)
    المصدر: بلس أولترا



آي دبليو سي - "الدولية" 3203/3003

IWC عتيق - دولي 3203/3003

    العيار داخلياً: كاليفورنيا 2001
    الإنتاج: ~500
    القضية: ب. أ. ناردين (رقم 143)، 36 مم
    التفاصيل: نفس حالة Zenith
    المصدر: بلس أولترا



آي دبليو سي - "دافنشي" 3501/9500

IWC عتيقة - دافنشي 3501/9500 - دافنشي 3501/9500

    العيار داخلياً: كاليفورنيا 2001
    الإنتاج: ~100 (75 جم، 25 جم)
    القضية: كلاسيكور إس إيه/ ناردين (رقم 55)، 38 مم
    التفاصيل: سداسي الأضلاع
    المصدر: بلس أولترا



بياجيه - مستطيلة الشكل 14101

بياجيه فينتاج - مستطيل الشكل 14101

    العيار داخلياً: كال XP4
    الإنتاج: 320 (75% زئبق 75%، و25% زئبق WG)
    القضية: "UR"، 34 مم
    التفاصيل: إطار من 3 خطوات
    المصدر: بلس أولترا



بياجيه - "أندي وارهول" 15101

بياجيه عتيقة - أندي وارهول 15101

    العيار داخلياً: كال XP4
    الإنتاج: 80 (75% زئبق 75%، و25% زئبق WG)
    القضية: 45 مم
    التفاصيل: إطار من 3 خطوات (وليس 5)، وغالباً ما يكون قرصاً حجرياً
    المصدر: بلس أولترا



زينيث - دي لوكس 70111

زنيت عتيق زنيت - دي لوكس 70111

    العيار داخلياً: كال. B21
    الإنتاج: 200
    القضية: ب. أ. ناردين (رقم 143)، 36 مم
    التفاصيل: نفس حالة IWC 'International'
    المصدر: بلس أولترا



بولوفا - أكيوكوارتز "آليان" بولوفا - "ألين

بولوفا عتيقة -

    العيار داخلياً: كال. 10EACD
    الإنتاج: 100 جرام
    القضية: فافر وبيريه (#115)، سوار JPE
    التفاصيل: تاج أعسر (حركة مقلوبة)
    المصدر: بلس أولترا



بوشيرير/كريدوس - "جيانت" 71.1969.08.002

بوشيرير/كريدوس عتيق -

    العيار داخلياً: بيتا 21
    الإنتاج: ???
    القضية: 49 ملم(!)، فولاذ
    التفاصيل: أكبر بيتا 21 بيتا 21، مثمن
    المصدر: بلس أولترا



رادو - كوارتز 8192 - كوارتز 8192

رادو عتيق - كوارتز 8192 - كوارتز 8192

    العيار داخلياً: بيتا 21
    الإنتاج: ???
    القضية: الفولاذ
    التفاصيل: مستطيل الشكل بزوايا مستديرة
    المصدر: الثورة



جيجر- لوكولتر - ماستر-كوارتز 73226

جيجر- لوكولتر - ماستر-كوارتز 73226

    العيار داخلياً: كاليفورنيا 01
    الإنتاج: 200
    القضية: متدرج ومصقول، 37 مم
    التفاصيل: هيكل علبة متدرج يشبه السيارات
    المصدر: كريستيز, هودينكي





يا لها من مجموعة لامعة! كان الكوارتز جديدًا ورائعًا، وكانت التصاميم غير عادية ومستقبلية على أقل تقدير. لا يحبها الجميع اليوم ولكن هناك سبب وراء استهداف مسابقة تصميم كاملة لتغليف هذه الرؤية المثيرة لضبط الوقت بدقة ([المصدر]).

إلا أن التصميم كان مقيدًا جزئيًا أيضًا بأبعاد بيتا 21، حيث كانت أبعاد قاعدتها 24.3 مم × 29.0 مم، ولكن الارتفاع الضخم جدًا الذي يبلغ 7.5 مم يعني أن هذا القلب لن يتناسب إلا مع وحش الساعة... على سبيل المثال فإن ساعة أوميغا إلكترو كوارتز ستأتي بالتالي بسماكة 15 مم ([المصدر]). كما نقلت IWC التحدي إلى مستوى آخر وقدمت ساعة بيتا 21 في ساعة جيب أيضًا (المرجع 3001،[المصدر]). إذا استعرضنا الإصدارات المختلفة سنجد على سبيل المثال أن بياجيه (33.5 مم × 41 مم) وJLC (37 مم × 41 مم) كانتا في الطرف "الصغير" من هذا الطيف. بينما تصدرت ساعة بوشيرير جميع هذه الساعات: علبة مثمّنة/مستديرة الشكل/مستديرة الشكل بقطر 49 مم(!).



جيجر- لوكولتر عتيقة مع Beta21إحدى ساعاتي الشخصية (الجمالية) المفضلة (الجمالية) من المجموعة - ساعة جيجر- لوكولتر ماستر-كوارتز المرجع. 73226. الصورة بإذن من كريستيز.



وبصرف النظر عن نماذج الإنتاج، يبدو أن هناك عدداً غير قليل من النماذج الأولية التي لم يتم تصنيعها بشكل متسلسل. ويشمل ذلك يونيفرسال جنيف ("يونيكوارتز"، عيار 18 قيراطًا)، وزودياك (عيار 18 قيراطًا)، وإينيكار ([المصدر], [المصدر])، بوريل ودوكسا (18 ألف، [المصدر]). يبدو أن هذه النماذج الأولية قد عُرضت في معرض بازل في عام 1970، ولكن يبدو أن هذه النماذج قد انتهت قصتها.



ساعات بيتا 21 غير المنتجة من يونيفرسال جينيف وزودياك وإينيكار ودوكساساعات بيتا 21 غير المنتجة من يونيفرسال جينيف وزودياك وإينيكار ودوكسا. الصور مجاملة من ساعة غرايل ووتش & يوروبا ستار، 117، 1970.



4) ولكن لماذا لم ينجح؟

إذن، لقد كانت ساعة بيتا 21 أكثر تقنيات التوقيت دقة التي تصلح لساعة يد في عام 1967، وقد بيعت الدفعة الأولى منها مباشرة بعد إطلاقها في معرض بازل 1970... لكنها لم تُعتبر مع ذلك نجاحاً كبيراً بعد فوات الأوان، فكيف يمكن أن يكون ذلك؟ قد تكون الجمالية (من وجهة نظر حديثة) أحد الأسباب ولكن هناك أسباب أخرى.

من ناحية، إنه السعر ببساطة. فالتطورات الجديدة تأتي بتكلفة ولكن فاتورة ساعة Beta 21 كانت باهظة الثمن حتى بالنسبة لبعض العلامات التجارية المرموقة. أول ساعة باتيك فيليب بيتا 21 المرجع. 3587 على سبيل المثال بسعر 3,500 دولار أمريكي عند طرحها للبيع بالتجزئة... أي حوالي 60٪ أكثر من المرجع 2499 في العام نفسه ([المصدر])! كانت العديد من ساعات الكوارتز المبكرة هذه تأتي في علب ذهبية عيار 18 قيراطًا، وتم تجميع المكونات يدويًا، والتي يمكن بيعها بالتجزئة بسهولة بحوالي 20,000 فرنك سويسري (حوالي 65,000 فرنك سويسري اليوم،[المصدر]). وهذا سعر باهظ بالنسبة للعديد من العلامات التجارية "من الدرجة الثانية" التي لم يكن لديها ببساطة زبائن لبيعها لهم.

وإذا أضفنا إلى ذلك أن التكنولوجيا كانت تتقدم إلى الأمام بنفس سرعة اهتزاز بلورات الكوارتز تقريبًا، فإن ساعة Beta 21 سرعان ما أصبحت عملاقًا عفا عليه الزمن. ستقدم كل من Seiko وLongines وOmega بالفعل في عام 1969/70 حركات منافسة بتقنية فائقة.



نموذج مُغلّف بعلبة لونجين ومزود بميناء لم يُسمع به من قبل من قبل من طراز Centre Electronique Horloger (CEH) وميناء بتوقيع Beta 21من الأمثلة المثيرة للاهتمام هذا المثال الذي يحمل غلاف لونجين مع مينا "Centre Electronique Horloger" (CEH) وميناء بتوقيع بيتا 21 وسوار VC 222 المثير للاهتمام من الفولاذ. الصور مقدمة من قشر المحار.



5) المفاهيم الخاطئة

ولكن، نظرًا لارتفاع الطلب على تصاميم بيتا 21 الأصلية في الفترة 1970-1972، ولأن الطلب كان مرتفعًا جدًا على تصاميم بيتا 21 الأصلية ولم يكن هناك الكثير من هواة جمع الساعات... فلماذا لم يتم إنتاج المزيد منها لتلبية الطلب؟ وإليكم معلومة مهمة تم تحريفها تمامًا في جميع المصادر تقريبًا: إجمالي إنتاج بيتا 21!

نحن دائماً اقرأ الرقم 6,000 ([المصدر]). هذا هو بالفعل الإنتاج الأولي الذي تم تقسيمه إلى ثلاثة مواقع وأشرفت عليه شركة CEH. ولكن بعد عام 1972، استولت أوميغا على الإنتاج بالكامل بعد عام 1972، وأضافت بعض التعديلات على التصميم واستمرت في صنع "بيتا 21" - باسم أوميغا كال. 1301. تم صنع 50,000-60,000 حركة أخرى من حركات بيتا 21 (أوميغا 1301) جيدًا في الثمانينيات بهذه الطريقة ([[المصدر], [المصدر], [المصدر]). دع ذلك يغرق في الذهن للحظة. هذه حركات مختلفة ومبنية بشكل مختلف ومستخدمة في الموديلات والمجموعات الأحدث.

وبالتالي، من الأفضل أن نطلق على هذه الحركات المستندة إلى أوميغا عيار 1301 بيتا 22. فيما يلي بعض الأمثلة على بعض القطع التي غالبًا ما تُعتبر خطأً من الجيل 1 بيتا 21:

أربعة أمثلة على مراجع الساعات المزودة بحركات كوارتز بيتا 21 من الجيلين الثاني والثالثأربعة أمثلة لمراجع مع الجيلين الثاني والثالث من بيتا 21 (بيتا 22) وحركات مختلفة تمامًا. في اتجاه عقارب الساعة من أعلى اليسار: ساعة باتيك فيليب 3603 (بيتا 22)، ساعة IWC 3070 (بيتا 22)، ساعة أوديمار بيغه 6001 (AP 2510، أوميغا 1510 الأساسية، بعيدة جداً عن بيتا 21)، ساعة باتيك فيليب 3597 (بيتا 22). الصور مقدمة من بولانج وأولاده, ووتشوربيا, ووتش فيد, هودينكي.



هنا، تصبح المياه موحلة تماماً. على الرغم من اختلاف الحركات - ولا سيما أداة التشذيب التي يمكن تمييزها بشكل جيد - وصنعها من قبل منظمات/شركات مختلفة، إلا أنها لا تزال تحمل جميعها علامة "B21" على ظهر الحركة. وبالتالي، ليس من الخطأ من الناحية الدلالية أن نطلق على هذه الأجيال اللاحقة اسم "بيتا 21" أيضاً. ولكن من الخطأ وضعهم في نفس الفئة! سيكون من التحريف أن نضعهم في نفس المناقشة مع 6000 بيتا 21 الأصلية. إن بيتا 22 بيتا 22 ليست نادرة (10 أضعاف) و لا تأتي مع الأهمية التاريخية ورائحة الجهد المبذول على مستوى الدولة. كانت طرازات بيتا 22 قد عفا عليها الزمن بالفعل عند طرحها، في حين أن طراز بيتا 21 كان يمثل ثورة حقيقية (انظر أيضًا [بلس أولترا1],[بلس أولترا2]).

إذن كيف يمكننا التفريق بين بيتا 21 وبيتا 22؟ هذا مهم للغاية حيث يمكن بسهولة تبديل الأجيال المختلفة داخل نفس الساعة*****. أولاً، لم تُصنع قطع بيتا 21 الأصلية بعد عام 1972. ثانياً، هناك ميزات يمكن تمييزها جيداً في الحركة يمكنك التقاطها بسرعة حتى لو لم تكن مهندساً كهربائياً مدرّباً. إنه ما يسمى بالمشذب الذي يختلف بشكل واضح بين الأجيال:



التمييز بين ثلاثة أجيال من حركات ساعات كوارتز بيتا 21ثلاثة أجيال من حركات "بيتا 21": الجيل الأول (6,000 الأصلي) من لونجين (أعلى اليسار) وجايجر- لوكولتر (أسفل اليسار)، والجيل الثاني "بيتا 22" (أعلى اليمين) والجيل الثالث "بيتا 23" وكلاهما من باتيك فيليب (أسفل اليمين). العامل الأكثر تميزًا هو أداة التشذيب (باللون الوردي): في التنفيذ الأصلي هو عبارة عن عنصر سداسي كبير الحجم، بينما يتطور إلى عنصر كبير (بيتا 22) ودائرة أصغر (بيتا 23). الصور مقدمة من كلينيك هورلوجير, بلس أولترا, بولانج وأولادههودينكي



في الأصل 6,000 بيتا 21 أداة التشذيب هي شكل سداسي ذهبي كبير مرئية بوضوح في الجزء الخلفي من الحركة. كما أنها فقط هذه عيار Gen1 التي تستخدم بطارية من عيار 357/303 معلومة مهمة أخرى. لاحقًا، تغيرت أداة التشذيب إلى دائرة كبيرة (بيتا 22) ودائرة أصغر (بيتا 23). إذا نظرت عن قرب ستلاحظ أيضًا التغيير في الدائرة المرئية فوق بلورة الكوارتز.  كما يأتي Beta 23 مع بلورة كوارتز أصغر بكثير، والتي يتردد صداها عند 32,768 هرتز**** ([المصدر]). وتتبع Beta 22/23 هنا التحديثات التي أجرتها أوميغا على فئتها عيار 1301 - فهي متطابقة في البناء ([المصدر]). وبالتالي، إذا وجدت بيتا 22/23 من قبل عام 1972 إنها ساعة بمكونات الخدمة.



6) الخاتمة

أعلم أنني عنونت القسم الأخير بـ "المفاهيم الخاطئة" ولكنني أعتقد أنه من الأفضل أن ألخص كل الخرافات والمعلومات الخاطئة التي تحيط بساعات الكوارتز السويسرية الأولى هذه لفهم مدى أهمية هذه القطع بشكل أفضل.

أولاً، لم تكن Seiko أول من أنتج ساعة يد من الكوارتز بل شركة CEH (ونعم، أعني النموذج التجريبي بيتا 1 من اختبارات مرصد نوشاتيل). ثانيًا، لا يشير "21" لا يشير إلى العلامات التجارية المتعاونة ولكن ترقيم الإصدار. ثالثاً لم يكن البحث والتطوير للعلامة التجارية للساعات هو الذي أدى إلى التطوير، بل معهد أبحاث صغير هو الذي وفّر الرؤوس والعقول المدبرة لهذا المشروع. بدأت العلامات التجارية في تمويل الإنتاج المتسلسل في مرحلة ما. رابعاً لم يكن مشروعاً سريعاً من عامين. بل استغرق الأمر ثماني سنوات للانتقال من بداية الفكرة إلى الساعات المعروضة الأولى. خامسًا، هناك العديد من الساعات و المراجع المنسوبة خطأً إلى "بيتا 21والتي يجب أن توصف بالأحرى بأنها أجيال لاحقة - بيتا 22 وبيتا 23.



ساعة رولكس تيكسانو المرجع 5100 من الذهب الأصفر مع حركة بيتا 21بالتأكيد واحدة من أكثر ساعات بيتا 21 المرغوبة في السوق اليوم - ساعة رولكس تيكسانو المرجع. 5100... لا سيما الأعداد المحدودة المبكرة التي تصل إلى حوالي 300 ساعة. الصورة بإذن من Ancienne.



وأخيرًا، علينا أن نبدأ في انس أمر تكبرنا في الكوارتز. هناك الكثير من الساعات الرديئة ذات حركات الكوارتز الرخيصة، بالتأكيد. ولكن هذا لا يخبرنا بشيء عن تقنية الكوارتز أو آثارها أو إمكاناتها. فقط لأن هناك الملايين من الخربشات غير المبدعة لا يعني أنه لا يوجد فن في هذا العالم ... ربما علينا أن ننظر عن كثب لنجد الجواهر الحقيقية ولكنها موجودة بالفعل.

قصة ساعة بيتا 21 - بيتا 21 الأصلية الحقيقية - هي واحدة من هذه الجواهر. إنها مجهود جماعي - أولاً من قبل أفراد وعلماء وأصحاب رؤى وثانياً من قبل جميع العاملين في صناعة الساعات السويسرية تقريباً. هناك بعض من مشاعر "مشروع مانهاتن" أو "بلتشلي بارك" ولكن بدون الحرب. هل يمكنك أن تتخيل التطورات عالية الأوكتان التي قد نشهدها اليوم من مثل هذا الاتحاد من المستكشفين ومراكز القوى في صناعة الساعات؟



براءة الاختراع CH681067A4 لتطوير حركة بيتا 21براءة الاختراع CH681067A4 من عام 1967 تضع الأساس لساعة "بيتا 21" التي تم إنتاجها بشكل متسلسل. ليست الآلية البسيطة والرخيصة التي تتوقعها من ساعة كوارتز "فقط"؟



ربما وقعت تكنولوجيا الكوارتز ضحية صعودها الصاروخي. ففي غضون عقد واحد فقط، أصبح العمل الرائد للطاقم الرائد في شركة CEH عفا عليه الزمن، وأصبح باهظ الثمن ومكتنزاً بلا داعٍ ([المصدر]). ولكننا في صناعة الساعات اعتدنا في صناعة الساعات على العجلات التي تدور ببطء والتقاليد الطويلة والثوابت الزمنية في ترتيب العقود والقرون. عندما تتغير العروض شهرياً تقريباً مع تحسينات ملحوظة لا يمكن أن يكون ذلك جيداً، أليس كذلك؟ حسناً، ربما، ولكن هذا يعني أيضاً أن ما جعل الكرة تتدحرج في المقام الأول هو ما كان في المقدمة.





شكر وتقدير

يقف هذا العمل على أكتاف عملاقي الكوارتز الأصليين مانويل كنوسبي (مؤسس PlusUltra.ch، @PlusUltra_CH) وستيفن فوسكيت (مؤسس Grail Watch، @Grail_Watch). لولا عملهما الرائد وشغفهما الدائم بفترة الساعات الإلكترونية المبكرة لما كان من الممكن أن يكون دليل كهذا ممكناً. يمكنني أن أوصي الجميع بشدة بالاطلاع على مواقعهم الإلكترونية والاطلاع بنفسك على ما يتم اكتشافه أسبوعيًا تقريبًا.

وأود أيضًا أن أشكر هيرمان(@Hurmen) وكلافي(@fldx_clavi) على رأيهما الخبير ومساعدتهما في البحث عن قطع بيتا 21 من جيجر- لوكولتر وتأكيدها. وعلاوة على ذلك، أود أن أشكر آرثر من Shuck the Oyster(@ShuckTheOyster) على تقديمه المساعدة البصرية على مثال بيتا 21 من CEH.



الحواشي

* لكن Beta 1 كان مجرد نموذج أولي وليس صالحاً للإنتاج المتسلسل. كما أن عمر البطارية كان أقل من عام.

** بالمناسبة، أدخلت شركة Seiko أيضًا نموذجًا أوليًا لحركة كوارتز في عام 1967، ولكن حركات بيتا احتلت جميع المراكز العشرة الأولى[المصدر].

*** Bulova, Communauté d'Horlogerie de Précision (معا Ebel, Juvenia, Eberhardt, Synchron(Borel, Doxa, Cyma), Zodiac, Favre-Leuba), Credos, Elgin, Elgin, Enicar, IWC, LeCoultre & Cie, Longines, Omega, Patek Philippe, Rado، Rado، Rolex Bienne، Rolex Geneva، Zenith، Zenith، Complications SA (Piaget)، Ebauches SA، Fabriques de Assortiments Réunies، Fabriques de Balanciers Réunies، Fabriques de Spiraux Réunies، Fédération Horlogère Suisse

**** إن زيادة تردد بيتا 23 (32 كيلو هرتز) يعني أيضًا أنه "يرن" خارج العتبة الإدراكية. يمكن للبالغين الاستماع فقط إلى تردد يتراوح بين 12-17 كيلو هرتز. وبعبارة أخرى، يمكننا الاستماع إلى بلورة الكوارتز في بيتا 21/22 (8 كيلو هرتز) ولكن ليس في بيتا 23. لذا يمكنك حتى التعرف على بيتا 23 دون فتحه.

***** تعمل بيتا 22 تمامًا مثل بيتا 21 ولكن تبديل الأجزاء وإضافة مكونات لاحقة يعبث (imho) بالقيمة الفعلية التي تحملها 21 على 22. إنه متوافق مع تبديل الملف الزائد من بريجيت من ساعات لانج 1 القديمة ([قارن]).



المراجع والقراءة الموصى بها

- براءة الاختراع: Moteur résonnant pour garde-temps portatif (محركات رنانة للساعات المحمولة). مركز إلكترونيات الساعات S.A., نوشاتيل. 12.05.1967[رابط]

- بلس أولترا على بيتا 21. مانويل كنوسبي[رابط]

- الكوارتز باختصار. بلوس أولترا، مانويل كنوسبي[رابط]

- CEH وساعة بيتا 21: تاريخ أول ساعة كوارتز سويسرية. ساعة Grail Watch، ستيفن فوسكيت[رابط]

- بيتا 21. شاهد ويكي، ستيفن فوسكيت[رابط]

- مركز إلكترونيك هورلوجر للساعات. شاهد ويكي، ستيفن فوسكيت[رابط]

- الساعة الإلكترونية ودوائر الطاقة المنخفضة. IEEE (2008)، إريك أ. فيتوز[رابط]

- تاريخ أول ساعة يد من الكوارتز. أرمين فراي (2009)[رابط] [رابط]

- باتيك فيليب بيتا 21 من باتيك فيليب. إمكانية التحصيل، جون ريردون[رابط]

- هل تسرعنا في استبعاد كوارتز؟ رجل جامع، جوش سيمز[رابط]

- أربع ثورات، الجزء 1: تاريخ موجز لثورة الكوارتز. هودينكي، جو طومسون[رابط]
