Miniaturisierung und Modernisierung - das geniale Duoplan-Uhrwerk von Jaeger-LeCoultre

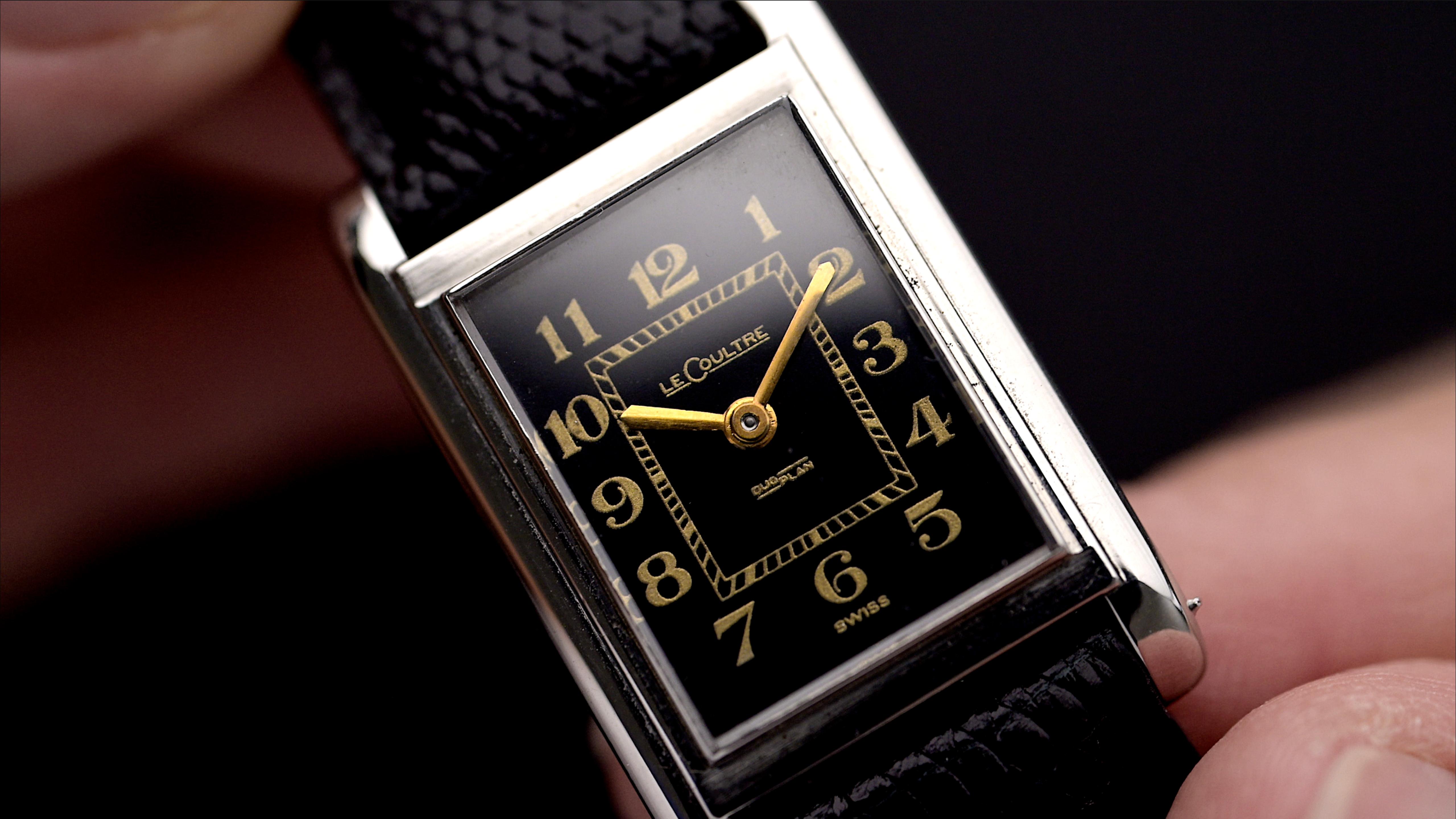

Nahaufnahme des Zifferblatts einer alten LeCoultre aus den 1940er Jahren mit schwarzem Zifferblatt, Breguet-Zahlen und Duoplan-Werk

Jaeger-LeCoultre verkaufte keine komplett montierten Uhren in größerem Umfang bis... nun, bis wann eigentlich? Welcher Zeitmesser war der große Auftritt auf der Bühne der vertikal integrierten Uhrmacherei? Ganz im Sinne von JLC war es nicht eine einzelne Uhr, sondern eine Uhrwerkfamilie: Die Duoplan! Und es ist wirklich eine großartige Geschichte, die das erste zuverlässige Miniaturuhrwerk mit einer wasserdichten Gehäusekonstruktion und den weltweit ersten Serviceerfahrungen im Komplettpaket umfasst. Eine Innovation, die bis heute relevant ist - im Geiste, aber auch in der Form und Gestalt des modernen Miniaturkalibers 101.

Juni 12, 2024

Miniaturisierung und Modernisierung - das geniale Duoplan-Uhrwerk von Jaeger-LeCoultre

Marcus Siems Autor und Mitwirkender bei Goldammer
    Marcus Siems @siemswatches
    Sammler, Autor, Datenanalyst




[Highlights] Jaeger-LeCoultre führt eine "vertikal integrierte" Uhrenherstellung ein
- in den 1920er Jahren war JLC als Uhrwerk- aber nicht als Uhrenhersteller bekannt -
- Die Miniatur-Duoplan-Kaliber waren ihr großer Einstiegspunkt -
- Basierend auf einer zweistufigen Architektur, daher kleine Uhr mit großen Teilen -
- Revolutionärer All-Inclusive-Service: klein, aber fein, garantiert wasserdicht, voll versichert -



Kleinere Uhren werden wieder sexy! Das sehen wir an der jüngsten Welle von Cartier sowie an Armbanduhren von Piaget, Audemars Piguet, Patek Philippe und anderen. Aber wussten Sie das? Vor fast genau 100 Jahren war dieser "Miniaturisierungstrend" auch schon en vogue.

Als die Armbanduhren Anfang des 20. Jahrhunderts die Bühne betraten, konkurrierten sie mit der klassischen Taschenuhr. Ich möchte mich hier nicht zu sehr in die Länge ziehen, da ich die Größentrends bereits an anderer Stelle erörtert habe (siehe[hier]), aber die Miniaturisierung ist auch eine Form von technologischem Fortschritt. Und in einer Welt, die von Taschenuhren dominiert wurde, stachen kleinere, am Handgelenk getragene Zeitmesser einfach heraus!



mit einem alten Jaeger LeCoultre Tank mit Duoplan-Werk und schwarzem Zifferblatt mit Breguet-ZahlenDer Ansatz von (Jaeger-)LeCoultre für die Herstellung feiner, miniaturisierter Uhren: Das Duoplan Uhrwerk. Ich zeige Ihnen unten, was es so besonders macht. Foto aus Goldammer.



Aber die Verkleinerung von Uhren - sei es durch dünnere oder kleinere Uhrwerke - geht immer auf Kosten der Zuverlässigkeit. Betrachten Sie es einmal so: Wenn ein Uhrwerk kleiner wird, muss es immer noch in alle seine Teile passen. Jedes Teil, jedes Zahnrad wird miniaturisiert, was wiederum bedeutet, dass auch die Toleranzen kleiner werden müssen. Je kleiner die Uhr also ist, desto leichter wird die Zeitmessung durch Bewegungen, das Klima oder andere äußere Faktoren gestört und Sie können nicht alles haben. Sie müssen sich entweder für ein langlebiges, robustes und zuverlässiges oder für ein kleineres Uhrwerk entscheiden.

Es sei denn, Sie fragen Jaeger-LeCoultre, was das Unternehmen von dieser Angelegenheit hält. Denn im Jahr 1925[1-2] führte der Uhrmacher des Uhrmachers eine geniale Innovation ein, die viele dieser Probleme umgehen sollte - die Jaeger-LeCoultre Duoplan Uhrwerkfamilie*. Und glauben Sie mir bitte, wenn ich Ihnen sage, dass die Geschichte dieser Stücke voller Höhepunkte ist - aus uhrmacherischer und marketingtechnischer Sicht...



Vintage-Broschüre mit dem Duoplan-Uhrwerk von Jaeger-LeCoultre und dessen SpezifikationenBroschüre aus den 1930er Jahren über das Jaeger-LeCoultre Duoplan Uhrwerk und seine Spezifikationen (auf Französisch, Übersetzung unten). Broschüre mit freundlicher Genehmigung von HIFI Archiv.



Das Uhrwerk dieser Stücke war - im Gegensatz zu den klassischen Uhrwerkskonstruktionen - auf zwei Ebenen angeordnet: Die untere Ebene enthielt das Federhaus und den größten Teil des Räderwerks und die obere Ebene die Hemmung. Mit dieser genialen Erfindung verdoppelte Jaeger-LeCoultre effektiv den Platz auf dem Uhrwerk und führte Zuverlässigkeit in die Miniaturuhrmacherei ein!



Vintage-Werbung von Jaeger-LeCoultre mit mehreren Uhren mit Duoplan-WerkenWerbespot von Jaeger-LeCoultre aus den 1930er Jahren mit mehreren Uhren mit Duoplan-Werken. Werbeanzeige mit freundlicher Genehmigung von HIFI Archiv.



1) Besondere Merkmale

Jaeger-LeCoultre war in der ersten Hälfte des letzten Jahrhunderts sehr stark in die Herstellung von Uhrwerken und Ebauches involviert, aber weniger in die eigentliche Montage und den Verkauf seiner eigenen Zeitmesser. Der Duoplan scheint jedoch ein solcher Meilenstein gewesen zu sein, dass JLC nicht nur mehrere(!) Referenzen einführte, sondern diese mit einer Vielzahl von bedingungslosen Garantien und Zusicherungen verband. Jacques-David LeCoultre zusammen mit seinem Partner Cesar de Trey(Specialites Horlogeres S.A.) waren die treibenden Kräfte hinter diesem Marketinggag[1].

In den Katalogen und Broschüren der 1930er und 40er Jahre heißt es:

- "Das auf zwei übereinander liegenden Ebenen aufgebaute Uhrwerk DUOPLAN ist sowohl sehr präzise als auch extrem robust, da alle Teile, aus denen es besteht, die eines großen Uhrwerks sind.

Das ist etwas, das wir bereits wissen, und irgendwie ist das der Sinn der Erfindung.



Nahaufnahme des Zifferblatts einer alten Jaeger-LeCoultre mit dem Duoplan-LogoWie cool ist das denn? Sogar das Logo "Duoplan" unterstreicht die zweistufige Organisation der Bewegung! Foto aus Goldammer.



- "Die Wasserdichtigkeit des Gehäuses und des Aufzuges sowie der doppelte Schutz des Innengehäuses vervollständigen die technischen Vorteile der DUOPLAN-Uhr.



Ja, Sie haben richtig gelesen. Jaeger-LeCoultre bezeichnet diese Uhren als wasserdicht! Zu einer Zeit, als Rolex gerade die Oyster erfand und Omega seine Marine in den Genfer See versenkte! Und JLC hat es geschafft, diesen (internen) Standard zu erreichen, indem es Bleischeiben und Kork in das Aufzugssystem eingesetzt hat[1].



Aufzugssystem bei einer alten Jaeger-LeCoultre DuoplanDank der Verwendung von Bleischeiben und Kork würde Jaeger-LeCoultre tatsächlich die Staub- und sogar Wasserdichtigkeit seiner Uhren garantieren! Foto aus Goldammer.



- "Während eines Zeitraums von zwei Jahren nach dem Kauf wird die DUOPLAN-Uhr durch einfachen Austausch des Uhrwerks kostenlos repariert "**.

Aus der Sicht eines modernen Vintage-Liebhabers ist das ein Vor- und ein Nachteil. Jaeger-LeCoultre repariert Ihre Uhr auf eigene Kosten (zwei Jahre lang, auch wenn Sie sie kaputt machen!), tauscht dafür aber das komplette Uhrwerk aus. Den Kunden wurde sogar eine Liste mit internationalen Vertretern ausgehändigt, die diesen Service anbieten.

- "Außerdem ist sie bei Lloyds gegen Verlust, Diebstahl und irreparable Unfälle versichert. Die DUOPLAN ist die einzige Uhr auf der ganzen Welt, die bei Jaeger LeCoultre-Händlern in den Genuss solcher Privilegien kommt."

Und schließlich waren alle Uhren tatsächlich bei Lloyd's versichert. Alles in allem, Mit diesem Ansatz hat Jaeger-LeCoultre im Grunde revolutionierte in den 1920er Jahren das Kundenerlebnis!



Vintage-Werbung von Jaeger-LeCoultre aus den 1930er Jahren - die Uhr für alle Fälle1930er Jahre Jaeger-LeCoultre Advertorial mit dem Titel "Eine Jaeger-LeCoultre Uhr dient Ihnen in allen Lebenslagen" - Das komplette Serviceerlebnis, das Komplettpaket für jeden Kunden (und Händler). Werbespot mit freundlicher Genehmigung von HIFI Archiv.



Zusätzlich zu all diesen Neuerungen verfügten die Duoplan-Uhren über frühe Saphirgläser und Gehäuse aus echtem Edelstahl (typischerweise keine Staybrite- oder verchromten Materialien) und waren für die damalige Zeit "hochtourig" mit Hemmungen von bis zu 21.600 Umdrehungen pro Minute (3 Hz). Das Innere, das Äußere und die Kundenerfahrung ... mit all dem hat JLC die Uhrmacherei auf die nächste Stufe gehoben!



2) Verschiedene Evolutionen

Die Duoplan Uhrwerkfamilie besteht aus insgesamt vier verschiedenen Größen und ihre Entwicklung begann wahrscheinlich bereits 1914/15[1]. Der ursprüngliche Kopf hinter dem ersten Duoplan (Kal. 104) war Pariser Uhrmacher Henri Rodanet unter der Aufsicht von Edmond Jaeger.

Möglicherweise wurden diese Uhrwerke ursprünglich für Cartier entworfen, aber die Exklusivitätsvereinbarung dieser Beziehung endete 1921/22[3]. Und mit der Hilfe von Jean-Pierre de Trey (Sohn von Cesar de Trey) und den Händlern Eberhard in Mailand und Guebelin in Luzern wurden die ersten Referenzen wahrscheinlich 1934[1] lanciert - zunächst mit der Linie "Jewellery" und später mit Kollektionen namens "Etrier" (mit Hermes), "Tuile", "Coulissante" & "Driver". Und das Herzstück dieser Kollektionen war eines von vier verschiedenen Duoplan-Uhrwerken.



Ein modernes Kaliber 101 von Jaeger-LeCoultreEin modernes Jaeger-LeCoultre Kal. 101 - ein Miniaturwerk, das bis heute in der Manufaktur in Le Sentier hergestellt wird. Foto mit freundlicher Genehmigung von Jaeger-LeCoultre.



Die vier verschiedenen Typen messen 6''', 7''', 9''' und 11''' Ligne an der längeren Seite des rechteckigen Uhrwerks. Die entsprechenden Uhrwerke heißen Kal. 101 (6 BF), Kal. 104 (7 BF), Kal. 403 (9 BF) & Kal. 409 (11 BF).



Kaliber Abmessungen (LxBxH) Bewerten Sie Jahre Produktion
101
14 x 4,8 x 3,4 mm 21.600 Umdrehungen pro Stunde 1929-heute /
104 16 x 5,8 x 3,4 mm 20.222 Umdrehungen pro Stunde 1925-59 1,608
403 20 x 8,5 x 3,73 mm 18.000 / 21.000 Umdrehungen pro Stunde 1927-66 11,109
409 23 x 10,5 x 4 mm 18.000 / 21.000 Umdrehungen pro Stunde 1929-62 9,461

Tabelle 1. Übersicht über die Duoplan-Uhrwerke von Jaeger-LeCoultre[1].



3) Schlussfolgerung

Ich habe ja gesagt, dass dies eine wilde Fahrt wird und eine Geschichte, die viel größer ist als die hier vorgestellten Uhrwerke. Was Jaeger-LeCoultre geschaffen hat, geht über die technologische Speerspitze hinaus, die ihre Duoplan-Kaliber bildeten!

Wenn wir die gesamte Vorgeschichte betrachten, hat "Le Grande Maison" das erste zuverlässige Miniaturuhrwerk geschaffen, mit einer wasserdichten Gehäusekonstruktion und (einer) der ersten Full-Package-Service-Erfahrungen weltweit. Und das alles für eine Marke, die bis zu diesem Zeitpunkt nur selten mit komplett montierten Zeitmessern glänzte, sondern eher mit Ebauche-Uhrwerken. Was für ein Einstieg von Jaeger-LeCoultre in die große Bühne der "vertikal integrierten" (Wortspiel beabsichtigt) Uhrmacherei! So viele Innovationen, die auch heute noch relevant sind - im Geiste, aber auch in Form und Gestalt des modernen Miniaturkalibers 101. Bravo!



Aufnahme einer Artdeco Jaeger-LeCoultre Duoplan Uhr aus den 1940er Jahren am HandgelenkNicht nur auf dem Papier oder dem Zeichenbrett, sondern auch am Handgelenk. Ein zusätzliches charismatisches Merkmal ist die versteckte Krone, denn sie macht diese Stücke letztlich symmetrisch! Foto aus Goldammer.





* So revolutionär die Entwicklung des Duoplan durch Jaeger-LeCoultre auch war, dürfen wir nicht vergessen, dass Movado bereits 1912 seine Polyplan-Uhrwerke einführte. Diese befassten sich mit der Frage der Tragbarkeit, waren aber technologisch auf einem sehr ähnlichen Weg.

** Nun, der komplette Austausch des Uhrwerks war auch notwendig, da es einfach zu teuer war, die winzigen, oft handgefertigten Teile des Uhrwerks zu reparieren. (Kredit an Herman @Hurmen)



Referenzen

[1] Die Sammlerstücke; Matthieu Sauret, Jaeger-LeCoultre.

[2] Damen DuoplanBlommen Watch Report [Link]

[3] Cartier Markenporträt: Eine Geschichte der Uhrmacherei im Cartier-ImperiumCatherine Bishop, SwissWatches [Link]
